7Mn15Cr2Al3V2WMo无磁钢|材料详解

7Mn15Cr2Al3V2WMo钢是一种高Mn-V系无磁钢。该钢在各种状态下都能保持稳定的奥氏体，具有非常低的导磁系数，高的硬度、强度，较好的耐磨性。

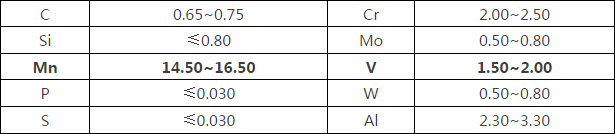

注：①相对磁导率小于1.01；②不检测表面脱碳层。

由于高锰钢的冷作硬化现象，切削加工比较困难。采用高温退火工艺，可以改变碳化物的颗粒大小、形状与分布状态，从而明显地改善钢的切削性能。

推荐热处理：1170℃～1190℃固溶，水冷；650℃～700℃时效，空冷。获得硬度：≥45HRC。采用气体软氮化工艺，可进一步提高钢的表面硬度，增加耐磨性，显著地提高零件的使用寿命。

▽不同状态下钢的硬度

7Mn15Cr2Al3V2WMo钢适于制造无磁模具、无磁轴承及其他要求在强磁场中不产生磁感应的结构零件。此外，由于此钢还具有高的高温强度和硬度，也可以用来制造在700~800℃下使用的热作模具。
